新品 30個 赤緑 2色 LED内蔵 照光 押ボタンスイッチ モーメンタリ 1回路2接点 プッシュスイッチ 台湾製

照光 押ボタンスイッチ
正方形
L-ML1PNG3R3Q
台湾のスイッチ専門メーカーのWell Buying製です。

内部に赤と緑の Ledが各色3個の計6個内蔵されています。
LC端子のプラス側が共有で同時点灯可能です。

トップカバーは取り外しできるのでカバーと拡散板の間にラベル等を挟むことができます。

タクトスイッチの様なクリック感のあるスイッチではなく、バネ式の押しボタンスイッチです。
内部可動接点等もしっかりとした物です。
画像を参考にしてください。
※画像は参考用で分解した物で実際は接着されており簡単には分解できません。

新品ですが、保管品の為トップカバーに若干のスレがある場合があります。
また端子部分が黒くなっています。(画像9枚目)磨く等の処理(画像10枚目)をしてください。

2.54のユニバーサル基板を使用する場合、LED端子部分が刺さりません
2ヶ所穴をあければ使用できます。

画像は参考ですが商品は同等です。
30個で1セットです。

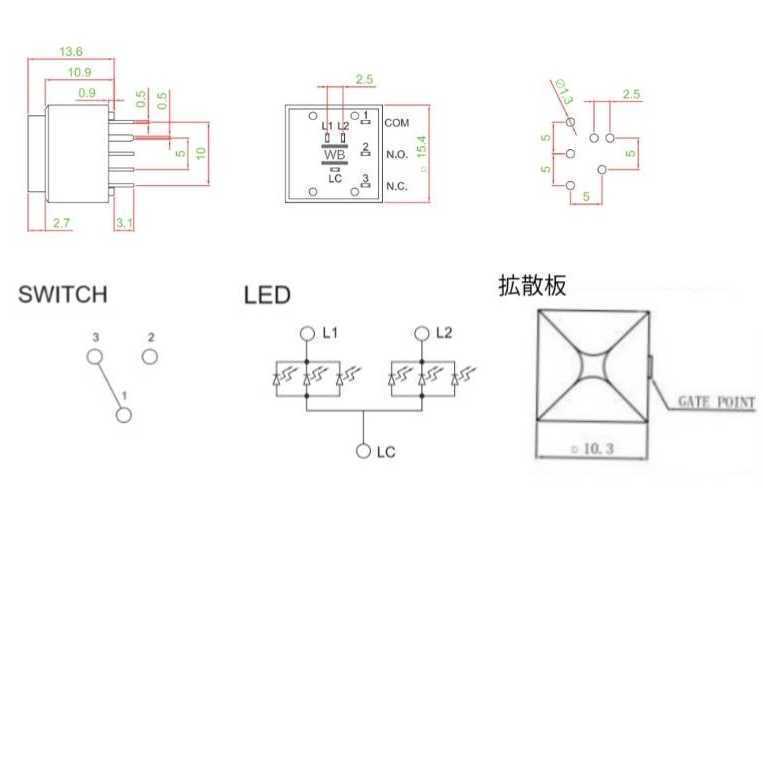

詳細は、下記をご覧ください。
型が違いますがLedの位置が逆なだけで同じ物です
https://www.mouser.jp/ProductDetail/Well-Buying/L-ML1PNR3G3Q?qs=QTW8DiaQKosywIWSHoN0lw%3D%3D

仕様
・種別：プッシュスイッチ　単極双投
・回路数：1回路
・接点：2接点
・動作：モーメンタリ
・発光色：LED赤3個、LED緑3個
・ピン数：5
・接点定格： 25 V DC、500 mA
・LED定格： 赤　1.95V 20mA 630nm
　　　 緑　2.1V 20mA 570nm
・動作寿命 200,000 サイクル
