4セルのリチウムイオンバッテリーの充放電管理に使えます。

無料のXiaoxiangアプリを使えばスマートフォンにて充放電のオンオフ、ステータス監視、各種設定変更ができます。(iOS用は有料)
別売のUARTモジュールを使えばPCにて設定変更も可能です。
※本家Xiaoxiangアプリには端末との相性問題が出る場合がございます。
接続できない等、問題がある場合はサードパーティ製アプリのご利用をお願いします。
Overkill SolarアプリがiOS版も無料でオススメです。
その他には、古いバージョンですがXiaoxiang 3.1.1026も安定しています。

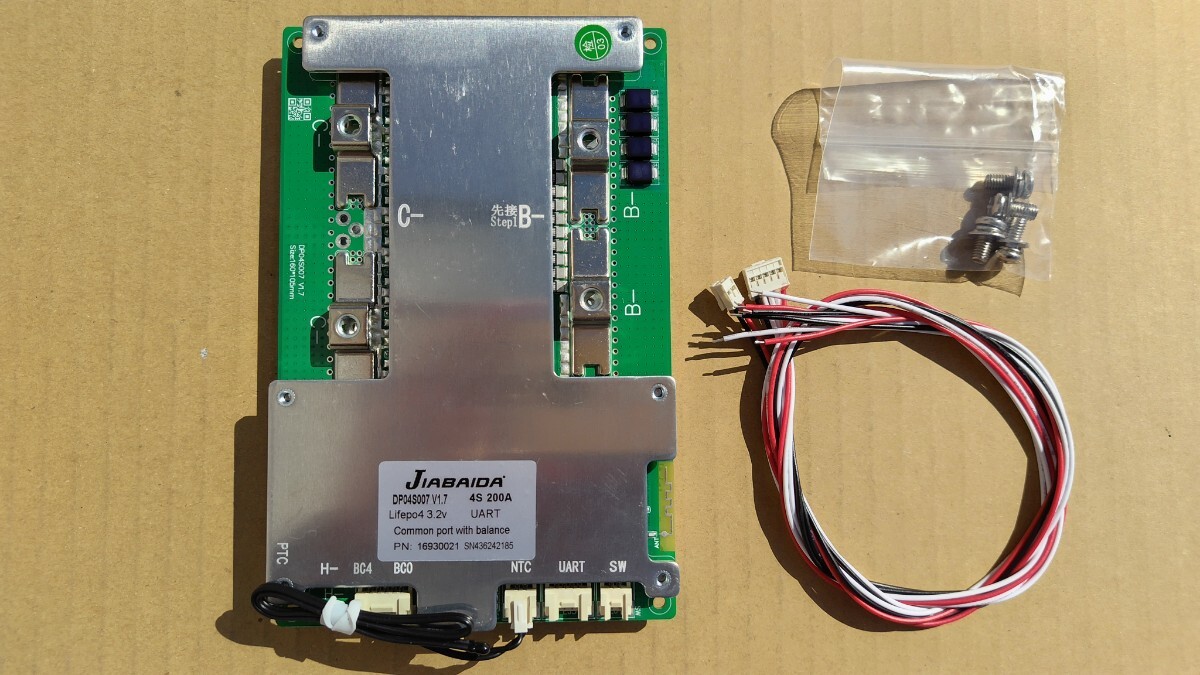

付属品は温度センサー、接続ケーブルになります。
Bluetoothはオンボードですから別途モジュールは必要ありません。

別途、PCからUSB接続で設定変更可能なモジュール「JBD-TOOLS-U V1.6」
通称Uart-Boxをセット販売時のみ1600円で提供できます。

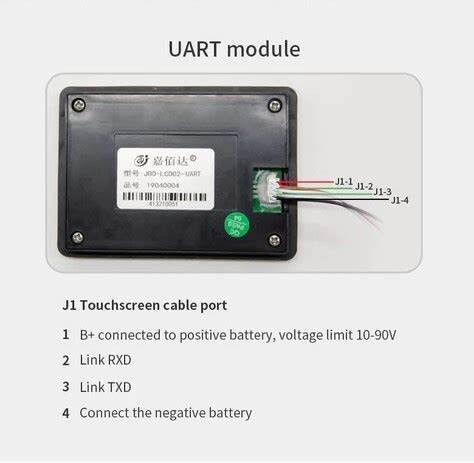

JBD-BMS用の2.54インチ LCDタッチディスプレイ「JBD-LCD02-UART」はセットで付属しています。
こちらの商品は通常の電圧等の表示に加え、個別のセル電圧、アラート表示、Charge Dischargeのオンオフまで可能なJBD-BMS専用の優れ物です。

※落札後に使用するリチウムの種類をお知らせください。
可能な限りお知らせ頂いたLi-po若しくはLFPのラベル印刷商品を送付しますが、在庫切れの場合は印刷違い商品を送付します。
Li-po、LFPもハードウェア的には完全に同一で印刷文字のみの違いになっていますのでパラメータ変更で問題無くお使い頂けます。

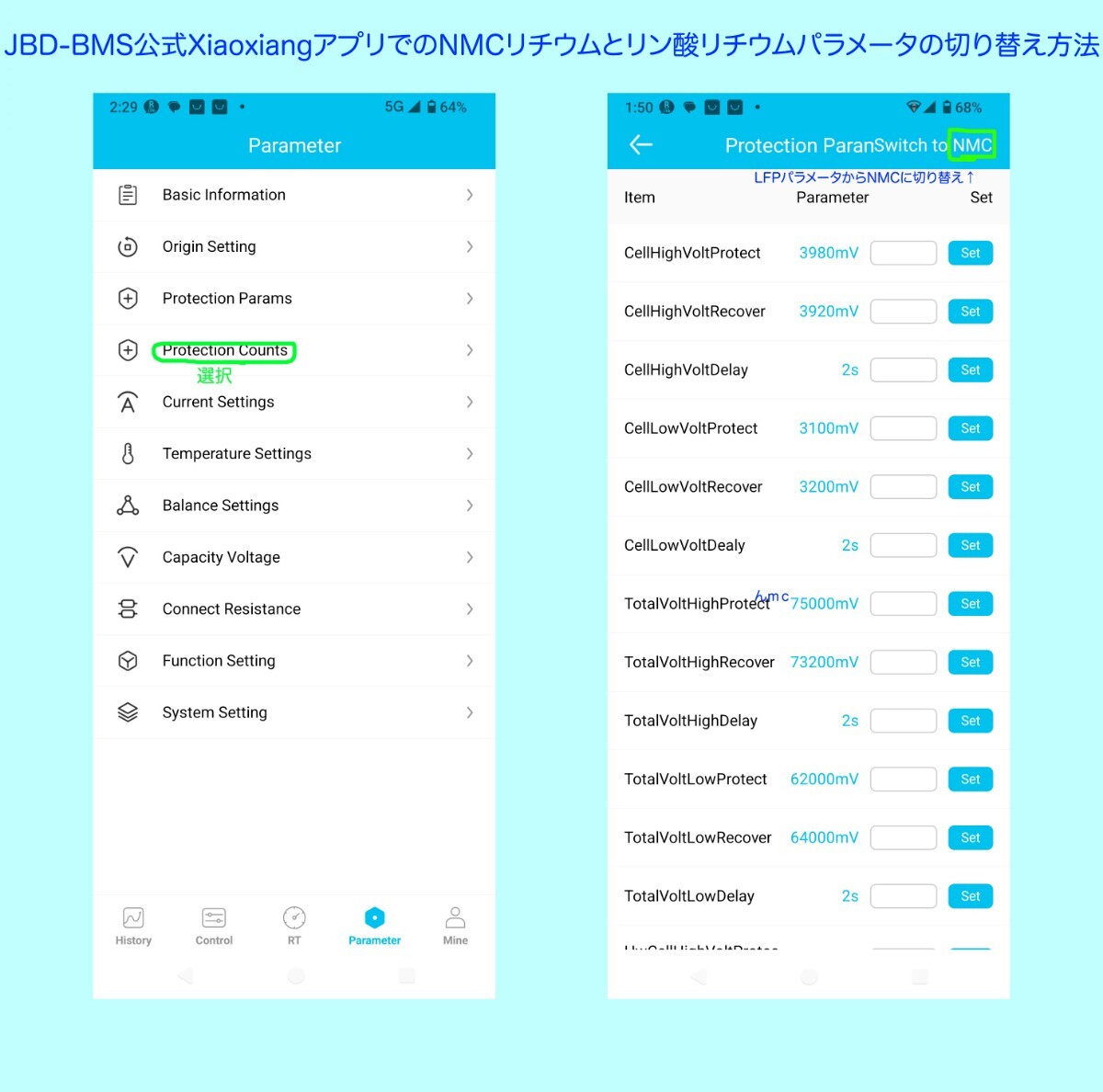

パラメータ変更方法は商品画像をご参照ください。

運用方法や配線方法等、ご質問がありましたらお気軽にどうぞ。


基本パラメーター

サポートされるセル数: 4セル
連続電流: 200A
ピーク電流: 600A（1秒）
Bluetooth: オンボード
温度センサー数: 内部×1、外部×2
バランス機能: あり
オープンワイヤ検出: サポート
充電過電流保護機能: あり
インターフェイスタイプ: 充電と放電が両方とも同じポートにある
セル電圧範囲: 2.8v～4.25V Li-ion
セル電圧範囲: 2.1v～3.65V Lifepo4
連続充電電流: 200A
連続放電電流: 200A
消費電力: 10ma以下
スリープ消費電力: 800ua以下回路抵抗: c 10mR
動作温度:-30℃～75℃
サイズ: 縦232mm 横105mm 厚み20mm（コネクター、配線除く）
入出力配線取り付けネジサイズ: M5
