購入していたが、使用する機会が無くて出品致しました。

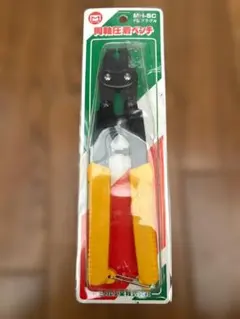

ファストン端子用の圧着工具です。
https://www.kougu-damashii.jp/news-detail/1980
商品説明
用途：●オープンバレルの接続端子の圧着作業に。（芯線、被覆部の同時圧着に）
特長：●芯線部、被覆部を同時に一回の作業で圧着できるので作業効率がアップします。●ラチェット機構により最後まで握り込むことで圧着完了となり、品質が一定に仕上がります。●AWG#26～#20に対応します。●2つのダイスを使い分けることにより2.5～3.96mmピッチ相当の端子圧着に最適です。●グリップはポリプロピレン製で絶縁性が高く耐薬品性に優れています。
仕様：●圧着端子(mm[[の2乗]])絶縁端子用:-●圧着端子(mm[[の2乗]])裸端子用:-●圧着端子(mm[[の2乗]])接続端子用:0.13～0.52●全長(mm):265
商品詳細情報
オープンバレルの接続端子を高精度・高品質に同時圧着。
<<特長>>
●芯線部・被覆部を同時に一回の作業で圧着出来るので作業効率が格段にアップします。
●ラチェット機構により最後まで握り込む事で圧着完了となり、品質が一定に仕上がります。
●2つのダイスを使い分ける事により2.5〜3.96mmピッチ相当の端子の圧着に対応します。
●グリップはポリプロピレン製で絶縁性が高く耐薬品性に優れています。
●材質:本体/高炭素鋼, グリップ/ポリプロピレン
●全長:265mm,重量:450g
●メーカーで主な端子の適合をチェックしております。
<<製品仕様>>
●ダイス
No.幅高厚
W3芯線部1.60.71.5
W3被覆部1.71.72.5
W4芯線部1.90.9
1.5W4被覆部2.32.5 2.5

●対応電線(参考)
No.
AWG(芯線)mmφmm2
W3
#26〜#220.41〜0.640.13〜0.33
W3-0.41〜0.640.13〜0.33
W4#22〜#200.64〜0.810.33〜0.52
W4-0.64〜0.810.33〜0.52


※圧着精度に関して
使用端子や電線種類によって圧着精度に差があります。
