【特価商品】DTECH USB TTL シリアル 変換 ケーブル 3.3V 1m

ご覧いただきありがとうございます。

当店では他サイトにも商品を販売しているため

まれに売り切れや取り寄せ中となる場合がありますがご了承ください。

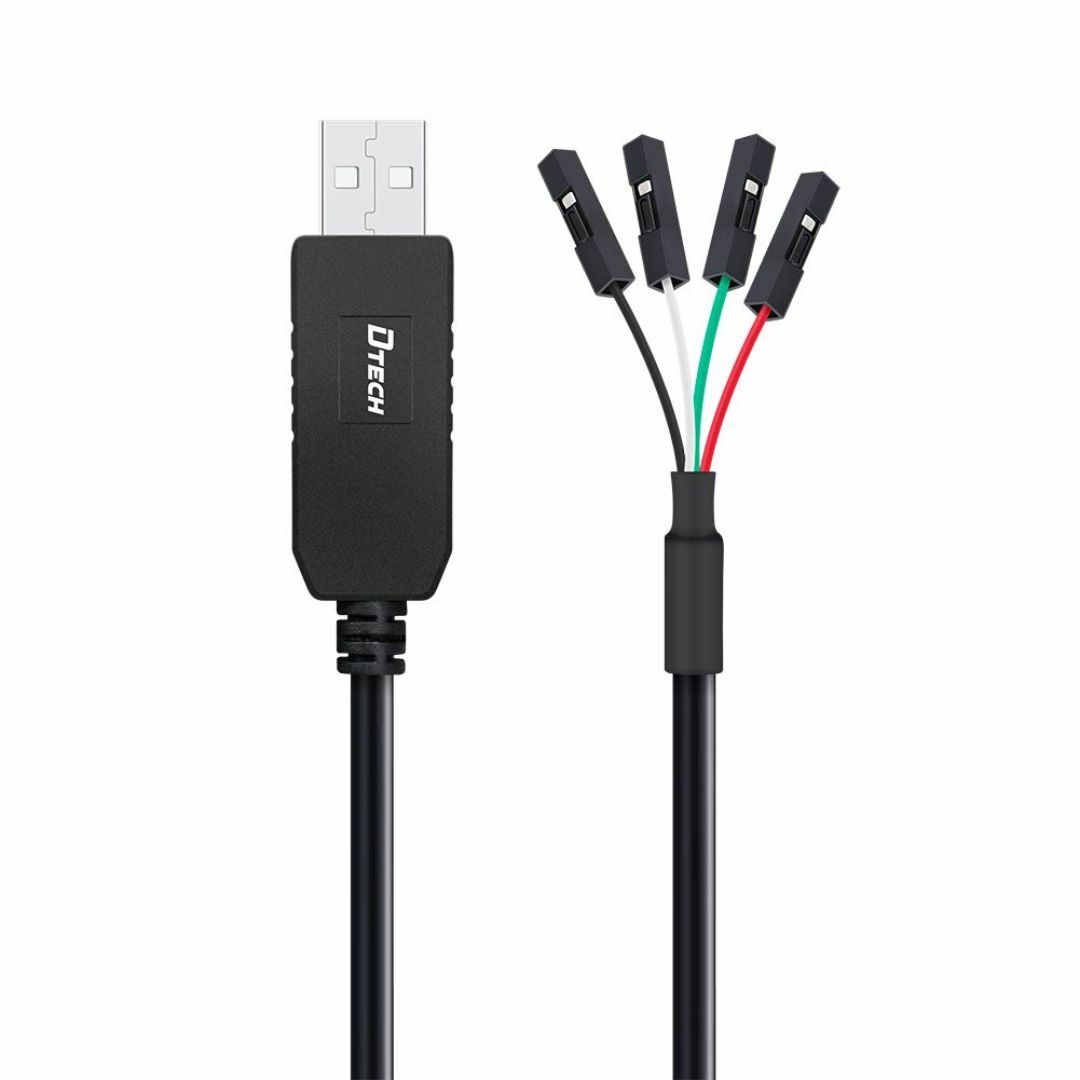

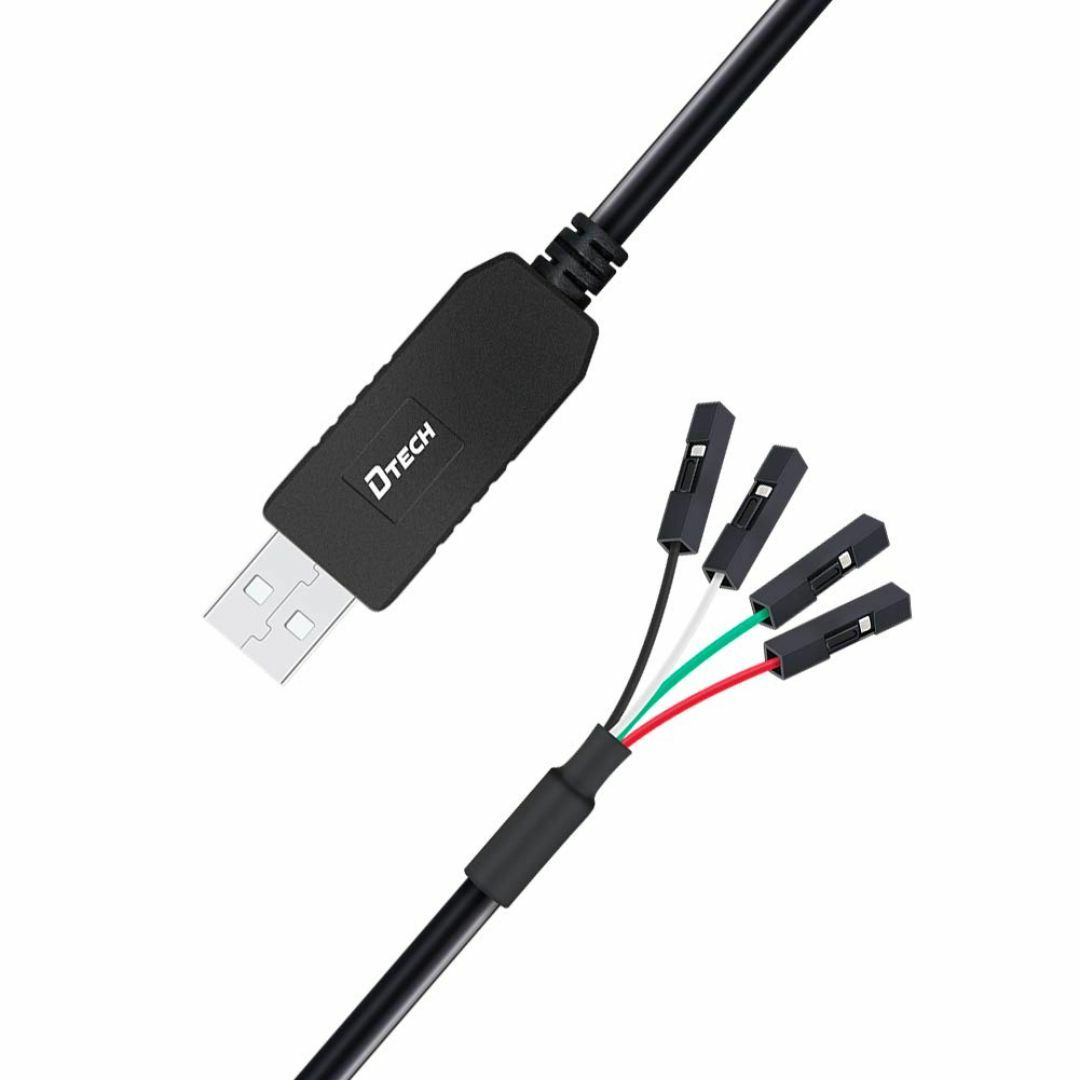

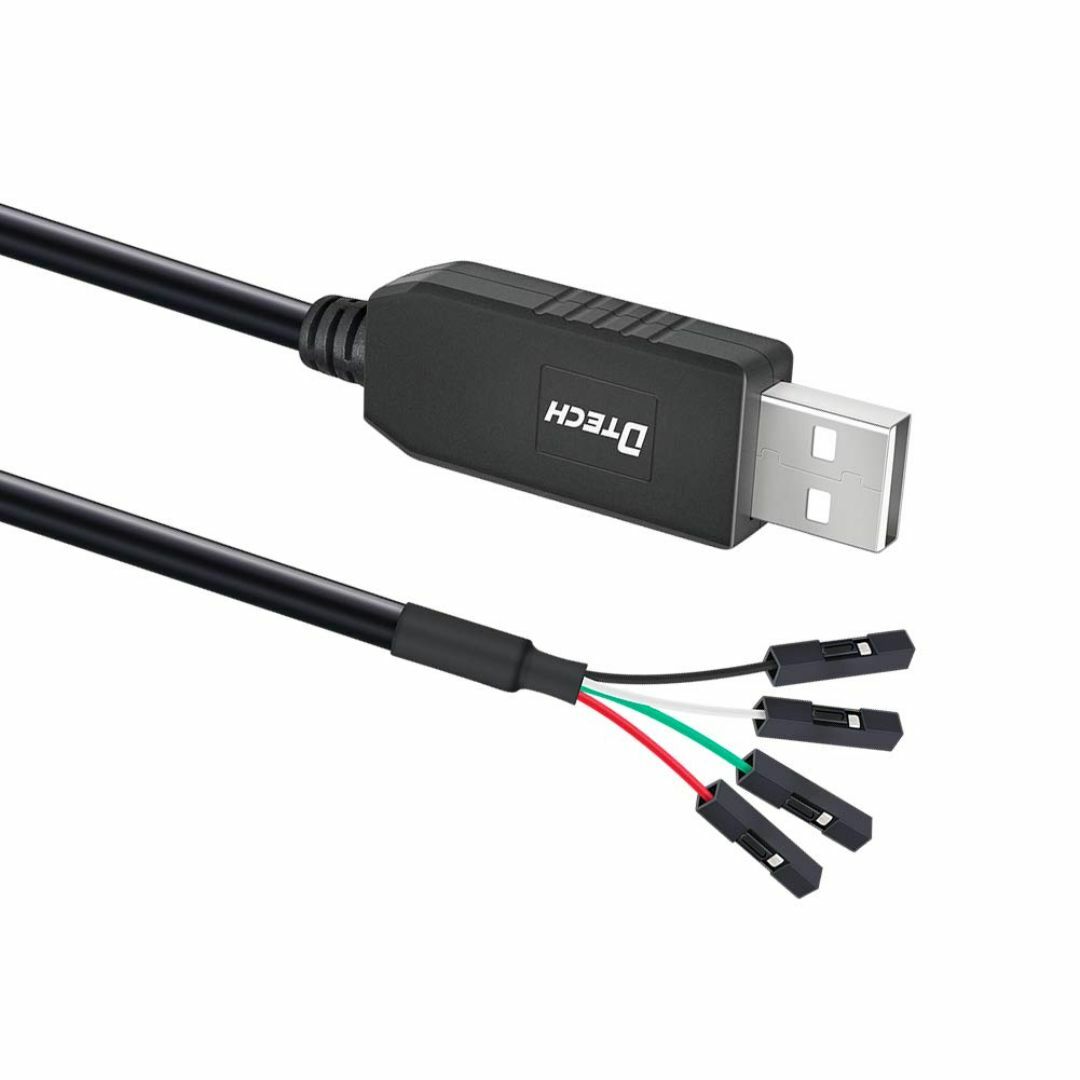

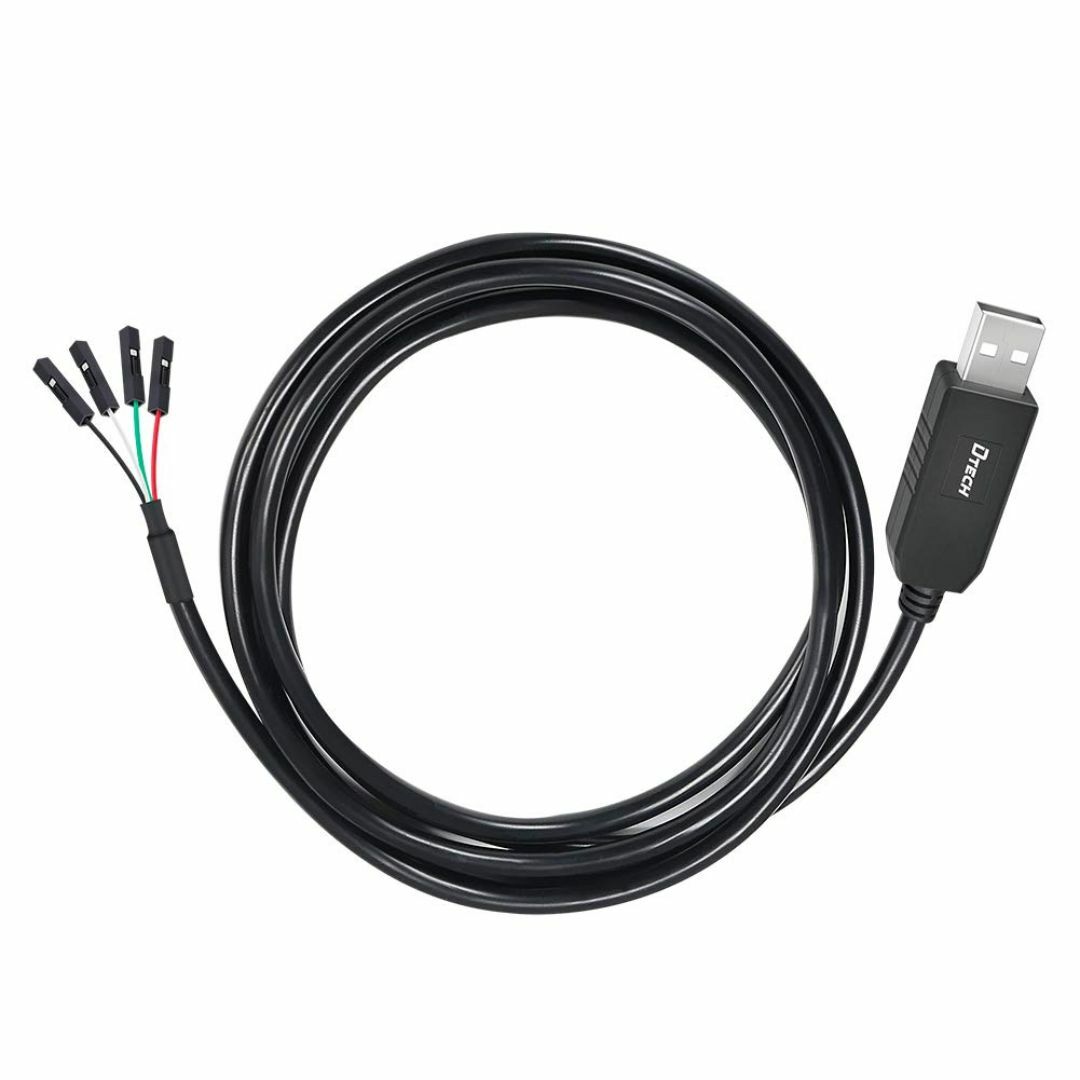

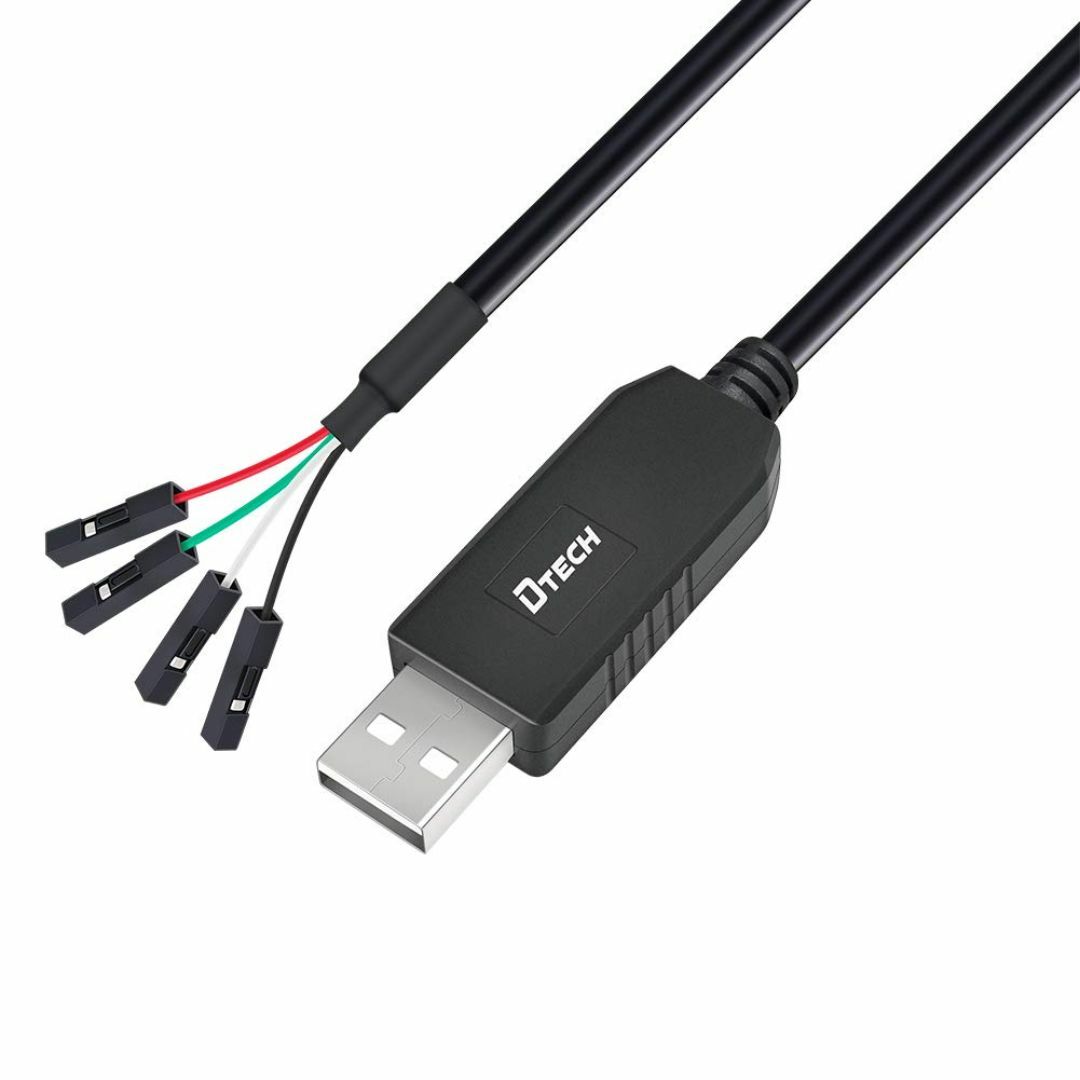

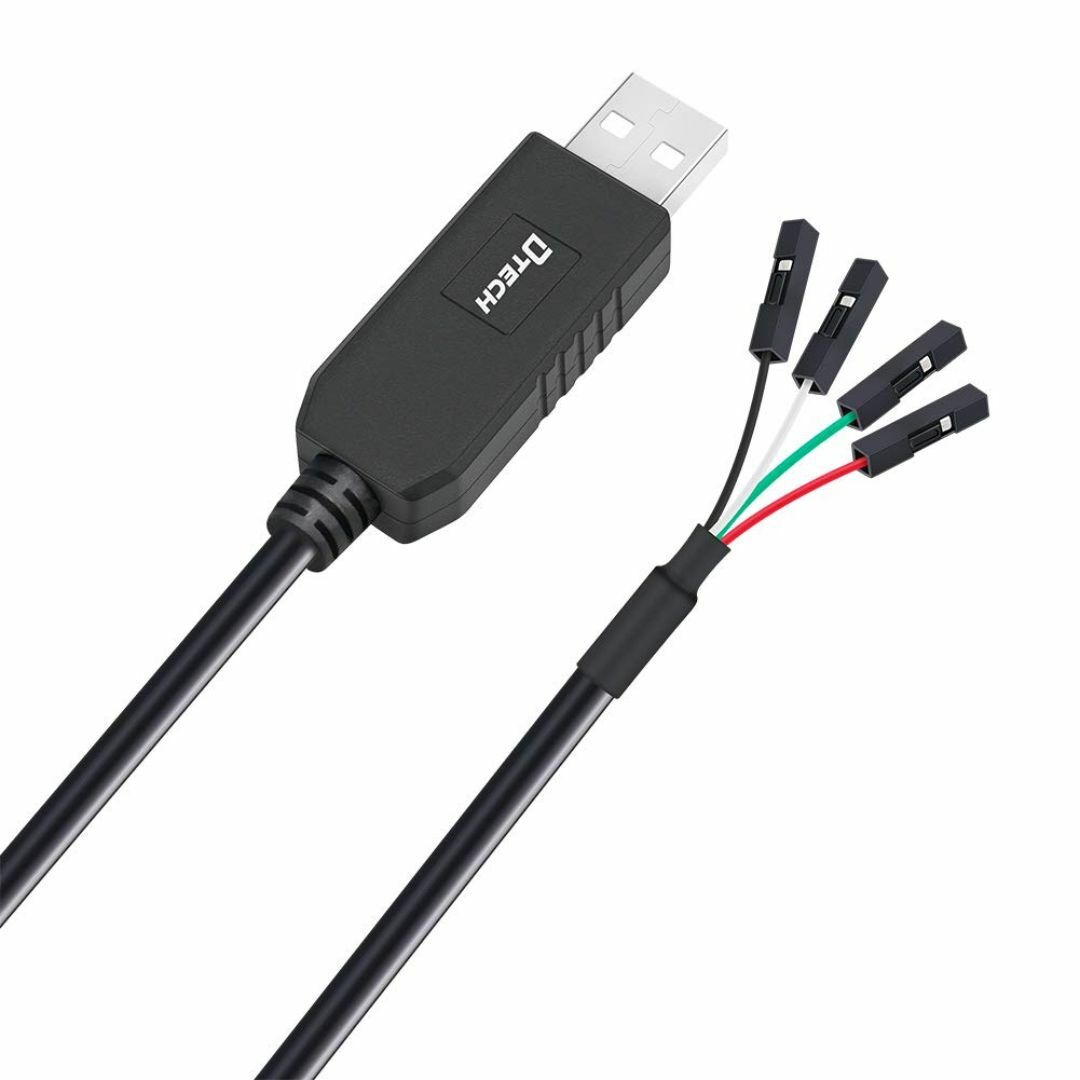

DTECH USB TTL シリアル 変換 ケーブル 3.3V 1m PL2303 チップセット 4ピン 2.54mm ピッチ メス コネクタ USB TTL シリアル コンバーター ケーブル Windows 10 8 7 XP Vista Mac

ロジックレベルが3.3VのUSBシリアル変換ケーブルです。見た目はコネクタが付いたUSBケーブルですが、USB-Aコネクタ部分にPL2303TAが内蔵されています。基板上にピンヘッダを用意するだけで、PCとのシリアル通信が可能となります。「普段は不要だけどメンテナンス時にシリアル通信を行いたい」といった用途等に最適です。

信号の入力・出力レベルは3.3Vです。ただしVCCピン(赤色)の出力は5V出ます。末端は2.54mmピッチのメスコネクタになっています。ユーザ基板上のピンヘッダに差し込んで使えるようになっています。

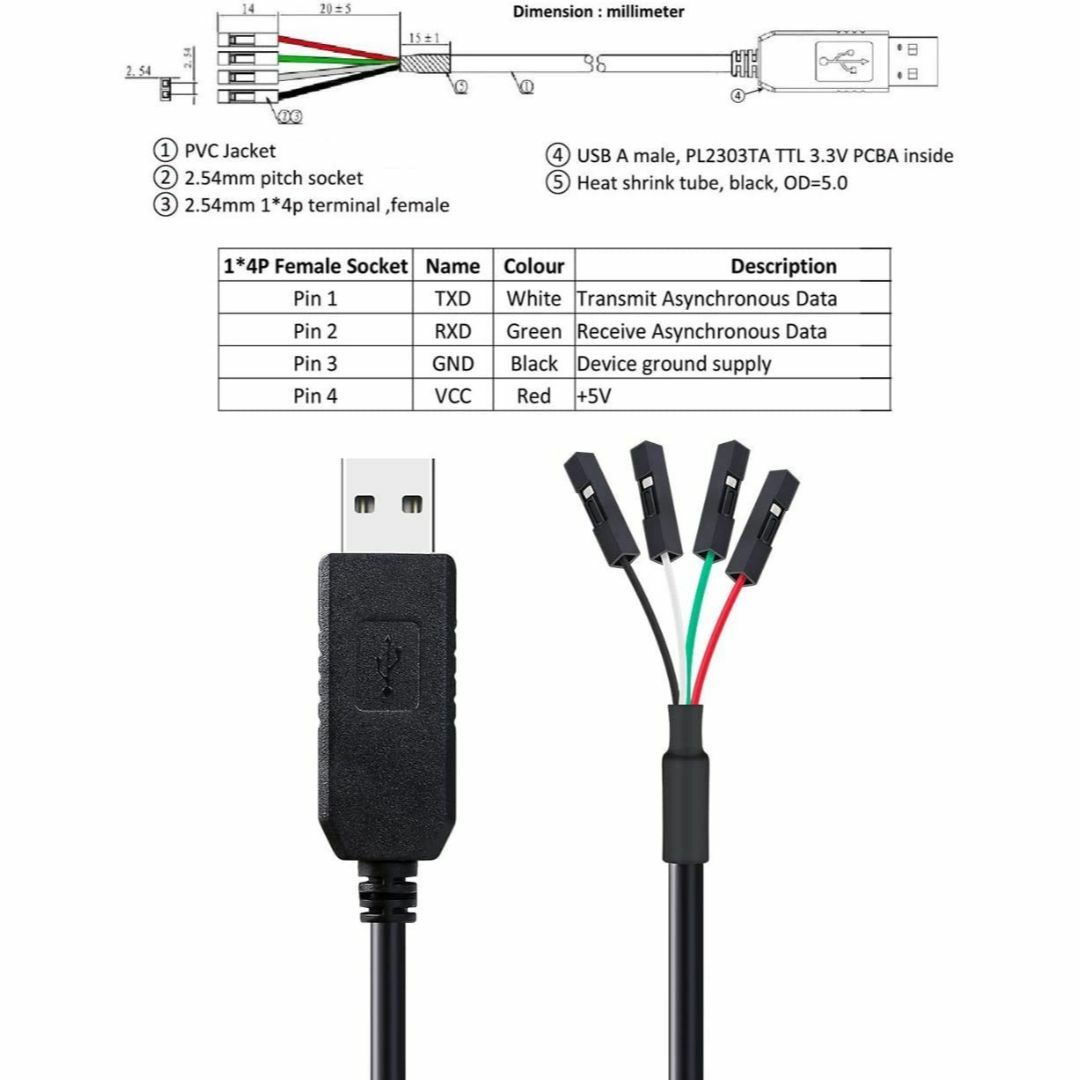

USB-シリアルUART(TTL レベル)コンバータケーブルを使用すると、マイクロコントローラのUART シリアルI/OをUSBににすばやく簡単に変換できます。ピンアサイン(信号線は3.3V入出力) 黒：GND 赤：VCC(5V 電源出力) 緑：RXD(入力) 白：TXD(出力)





PL2303のUSB-TTLシリアルコンバータケーブルです。一見ただのUSBの引き出しケーブルのようですが、USBプラグの部分にPL2303TAが埋め込まれてあり、これでれっきとしたUSBシリアルのインターフェースになっているのです。



これから基板を起こされる方はこのピン配置で設計しておくと、このケーブルを差し込むだけでPCとのインターフェースがとれるようになるので大変便利です。メンテナンスやデバッグ用にお勧めします。

1a64B08KVZSDS22702
